La baie de brassage constitue le cœur physique de toute infrastructure réseau d’entreprise. Cet élément souvent méconnu des non-spécialistes joue pourtant un rôle crucial dans la performance, la fiabilité et la maintenabilité du réseau informatique. Une baie de brassage bien conçue et correctement organisée facilite les interventions de maintenance, accélère le diagnostic des incidents et garantit des performances réseau optimales. CityPassenger, société spécialisée dans les services managés IT, conçoit et maintient les infrastructures réseau de ses clients, de la baie de brassage aux équipements actifs, en passant par la connectivité fibre optique.
Qu’est-ce qu’une baie de brassage et à quoi sert-elle ?

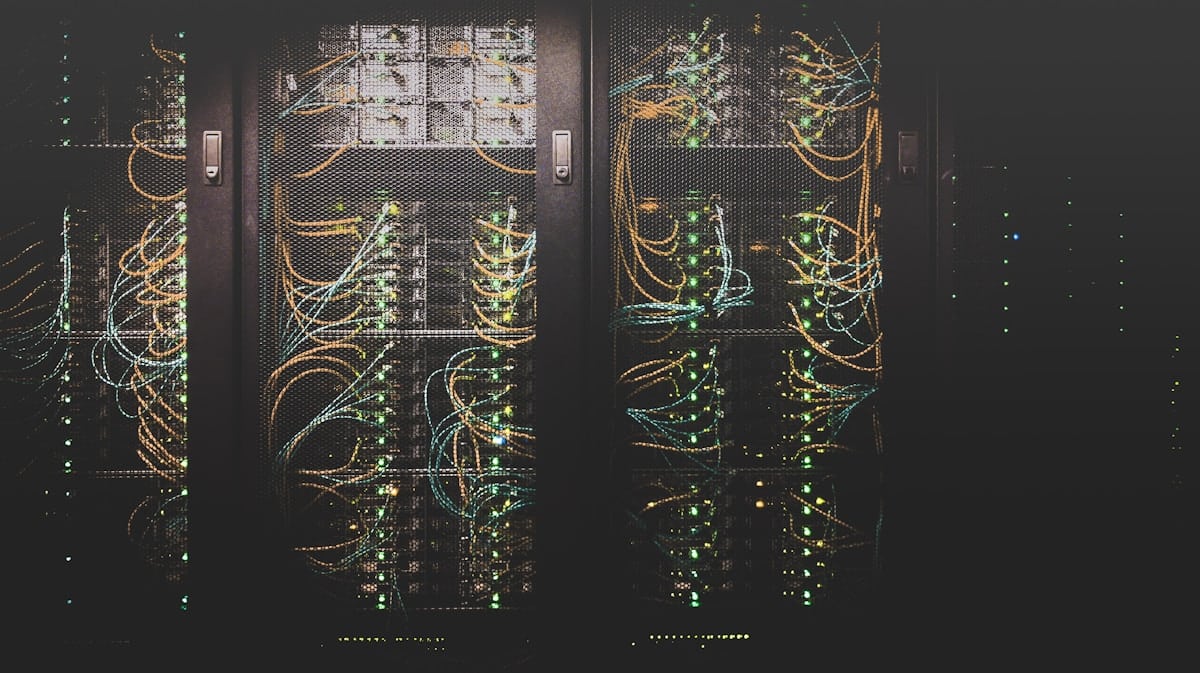

La baie de brassage, également appelée armoire de brassage ou rack réseau, est une armoire métallique standardisée (format 19 pouces) qui héberge l’ensemble des équipements réseau actifs et passifs d’une entreprise. Elle centralise les connexions entre les postes de travail, les serveurs, les équipements réseau (commutateurs, routeurs, pare-feu) et les liaisons vers l’extérieur (fibre optique, liaison opérateur). C’est le point de convergence physique de toutes les connexions réseau du bâtiment.
Le rôle principal de la baie de brassage est de permettre le brassage, c’est-à-dire la connexion flexible entre les prises murales des bureaux et les ports des équipements réseau actifs. Grâce aux panneaux de brassage et aux cordons de raccordement (patch cords), il est possible de modifier l’affectation d’une prise réseau sans intervenir dans le câblage structuré du bâtiment. Un collaborateur qui change de bureau peut ainsi être reconnecté en quelques secondes en déplaçant simplement un cordon de brassage.
Au-delà du simple brassage, la baie héberge les équipements actifs qui constituent l’intelligence du réseau : les commutateurs (switches) qui distribuent la connectivité, les routeurs qui assurent la communication entre réseaux, les pare-feu qui sécurisent les flux et les points d’accès WiFi ou leurs contrôleurs. La qualité de l’installation et de l’organisation de cette baie impacte directement la performance et la fiabilité de l’ensemble de l’infrastructure IT.
Choisir la bonne baie de brassage pour son entreprise
Le choix d’une baie de brassage dépend de plusieurs critères fondamentaux. La taille, exprimée en unités de rack (U), détermine la capacité d’hébergement. Une unité de rack mesure 44,45 mm de hauteur. Les baies les plus courantes en entreprise vont de 12U (petites structures) à 42U (datacenters et grandes entreprises). Il est recommandé de prévoir une capacité supérieure de 30 à 50 % aux besoins actuels pour anticiper la croissance et permettre une bonne circulation d’air entre les équipements.
La profondeur de la baie est un critère souvent sous-estimé. Les serveurs rack nécessitent des profondeurs de 900 mm ou plus, tandis que les équipements réseau (commutateurs, panneaux de brassage) se contentent de 600 mm. Pour les installations mixtes, une profondeur de 800 mm constitue un bon compromis. Les baies murales, idéales pour les petits bureaux, offrent des profondeurs réduites de 450 à 600 mm mais limitent les possibilités d’évolution.
La ventilation et la gestion thermique sont des aspects critiques trop souvent négligés. Les équipements réseau actifs génèrent de la chaleur qui, si elle n’est pas correctement évacuée, réduit leur durée de vie et provoque des dysfonctionnements. Les baies de qualité intègrent des panneaux perforés, des ventilateurs et des passages de câbles conçus pour optimiser le flux d’air. Pour les installations générant une dissipation thermique importante, une climatisation dédiée du local technique peut s’avérer nécessaire.
Organisation et câblage : les bonnes pratiques professionnelles
L’organisation interne de la baie de brassage suit des principes établis qui garantissent clarté, maintenabilité et performance. La règle fondamentale est la séparation entre les éléments passifs (panneaux de brassage, répartiteurs optiques) et les éléments actifs (commutateurs, routeurs). Les panneaux de brassage sont généralement positionnés dans la partie supérieure de la baie, tandis que les équipements actifs occupent la partie centrale, laissant la partie inférieure disponible pour les onduleurs et les bandaux de prises électriques.
La gestion des câbles est un art qui distingue les installations professionnelles des montages amateurs. Les guides-câbles horizontaux, positionnés entre chaque équipement, organisent les cordons de brassage et les câbles d’alimentation. Les chemins de câbles verticaux, placés de chaque côté de la baie, acheminent les câbles entre les différents niveaux. Chaque câble doit suivre un parcours défini, être correctement lovée (sans rayon de courbure excessif) et attaché par des velcros (jamais par des colliers de serrage qui écrasent les câbles).
L’étiquetage rigoureux de chaque câble et de chaque port constitue la clé d’une maintenance efficace. Un système de numérotation cohérent, documenté dans un plan de brassage à jour, permet d’identifier instantanément la correspondance entre une prise murale et son port de commutation. Cette documentation, souvent négligée lors de l’installation initiale, fait gagner un temps considérable lors des interventions de maintenance et de dépannage. CityPassenger maintient cette documentation à jour dans le cadre de ses contrats d’infogérance réseau.
Les équipements essentiels d’une baie de brassage
Le panneau de brassage (patch panel) est l’élément passif central de la baie. Il centralise les arrivées du câblage structuré du bâtiment et offre des ports RJ45 sur sa face avant pour le raccordement aux équipements actifs. Les panneaux de brassage sont disponibles en 24 ou 48 ports et peuvent être blindés (FTP/STP) ou non blindés (UTP) selon le type de câblage utilisé. Pour les liaisons en fibre optique, des tiroirs optiques remplacent les panneaux de brassage cuivre.
Les commutateurs réseau (switches) constituent les équipements actifs principaux. Ils distribuent la connectivité aux postes de travail et assurent la segmentation du réseau en VLANs. Le choix entre commutateurs manageables et non manageables dépend de la complexité de l’infrastructure. Pour les entreprises de plus de quelques postes, les commutateurs manageables sont indispensables : ils permettent la configuration de VLANs, la mise en place de la qualité de service (QoS) pour la téléphonie VoIP et la supervision du réseau.
L’onduleur (UPS) protège l’ensemble des équipements contre les coupures et les micro-coupures électriques. Un onduleur correctement dimensionné assure une autonomie de 15 à 30 minutes, suffisante pour permettre un arrêt propre des équipements en cas de coupure prolongée. Le pare-feu, positionné entre le réseau interne et la connexion Internet, complète l’équipement de la baie en assurant la sécurité périmétrique. Le routeur ou le boîtier opérateur assure la connexion vers l’extérieur.
Maintenance et évolution de la baie de brassage
Une baie de brassage nécessite une maintenance régulière pour conserver ses performances dans le temps. Le nettoyage physique (dépoussiérage des ventilateurs, des filtres et des connecteurs) doit être effectué au minimum deux fois par an. L’accumulation de poussière sur les équipements réduit l’efficacité de la dissipation thermique et peut provoquer des surchauffes, première cause de pannes matérielles des équipements réseau.
La vérification du câblage fait partie intégrante de la maintenance préventive. Les cordons de brassage présentent une durée de vie limitée et peuvent se dégrader avec le temps, notamment au niveau des connecteurs soumis à des contraintes mécaniques. Le remplacement préventif des cordons endommagés ou de qualité insuffisante évite des incidents réseau intermittents particulièrement difficiles à diagnostiquer. La certification du câblage structuré par un testeur de câbles professionnel permet de vérifier la conformité aux normes et d’anticiper les problèmes.
L’évolution de la baie doit être anticipée dès sa conception. La multiplication des équipements connectés (téléphones IP, bornes WiFi, caméras de surveillance, capteurs IoT) augmente régulièrement les besoins en ports réseau et en bande passante. La migration vers des débits supérieurs (du Gigabit au 2,5G ou au 10G Ethernet) nécessite parfois le remplacement des panneaux de brassage et du câblage. Un audit régulier de l’infrastructure permet d’anticiper ces évolutions et de planifier les investissements nécessaires.
FAQ — Baie de brassage et infrastructure réseau
Quelle taille de baie de brassage pour une PME de 50 postes ?
Pour 50 postes, comptez environ 2 panneaux de brassage 48 ports (2U chacun), 2 commutateurs 48 ports (1U chacun), plus le pare-feu, le routeur, l’onduleur et les guides-câbles. Une baie de 18U à 22U offre une capacité suffisante avec une marge de croissance confortable. Si des serveurs doivent être hébergés, une baie 42U pleine hauteur sera plus adaptée.
Faut-il une salle dédiée pour la baie de brassage ?
Idéalement, la baie de brassage doit être installée dans un local technique dédié, ventilé ou climatisé, fermé à clé et accessible uniquement au personnel autorisé. Pour les petites structures, une baie murale dans un placard technique peut suffire, à condition d’assurer une ventilation correcte. Le local doit être protégé contre les risques d’incendie, d’inondation et de poussière excessive.
Quel câblage choisir pour relier les prises murales à la baie ?
Le câblage catégorie 6A (Cat6A) est le standard recommandé pour les nouvelles installations. Il supporte des débits jusqu’à 10 Gbps sur 100 mètres, ce qui assure une compatibilité avec les évolutions technologiques pour les 10 à 15 prochaines années. Le câblage Cat6 reste acceptable pour le Gigabit Ethernet mais limite les possibilités de montée en débit. La fibre optique est recommandée pour les liaisons entre baies de brassage distantes ou entre bâtiments.
Combien coûte l’installation d’une baie de brassage ?
Le budget varie considérablement selon la taille de l’installation. Pour une PME de 20 à 50 postes, comptez entre 3 000 et 8 000 euros pour la baie, les panneaux de brassage, les commutateurs et l’installation professionnelle (hors câblage structuré). Le câblage du bâtiment représente un budget supplémentaire de 150 à 300 euros par prise installée. CityPassenger propose des solutions clé en main incluant la conception, l’installation et la maintenance continue de l’infrastructure.
